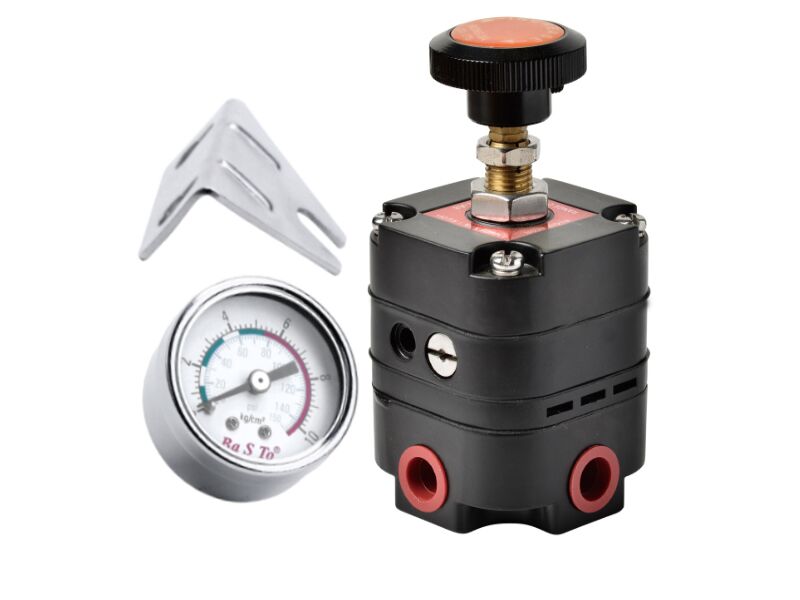

Ba S To           T-10精密调压阀

      T-10系列高精密调压阀，适用于需要对气压进行高精密调节、具有反压释放功能、重复精密度高、启动稳定、的场合。本产品广泛用于：卷取机械的张力控制﹑如：印刷、包装、纺织、医疗器械等机械需要对气压进行超高精密的控制，需求压力保持稳定的场合。

特点：

1：调节精度高—T-10精密调压阀输出压力的精密高达0.1% 压力变化即使小到0.06kpa都可自身修正。

2：压力输出稳—该调压阀对输入压力及流量的变化不敏感，流量变化实际上根本不影响调节压力。

3：反压释放快—当调压阀压力设定成较低值或有大量空气背压需要释放时、T-10精密调压阀为其提供快速排气功能。

4：启动稳定—解决了一般减压阀经过一段闲置时间后需要重新调整的问题。T-10精密调压阀即使重复开关气源。输出压力也会回到原来所设定的输出压力值，重复性能好。

5：温度影响—由于调压阀内部装有特殊的不锈钢气囊，使外界环境温度的变化影响输出压力的变化降到最低。

6：自锁能力—T-10精密调压阀上装有自锁螺母以防止意外操作。

7：安装方便—可以任意角度安装，可以管装，也可以安装到面板上。

技术参数



型号

T-10精密调压阀

驱动方式

洁净压缩空气

最大供气压力

150psi

灵敏度

3.2mm水柱

流量

23.m³/h

压力设定范围

2-25psi.2-60psi.2-120psi

安装

管道或面板

空气出入口

1/8.1/4.3/8(PT)

压力表连接口径

1/4(PT)

阀体材质

锌合金

使用温度范围

-25—70℃

质量

0.65kg



订货型号选择表

型号

T-10

编号

接口规格

调压输出范围

空气出入口（NPT）

压力表（NPT）

PSi

㎏/㎡

T-10

1/8

1/4

2-25

0.15-2

T-20

1/4

1/4

2-25

0.15-2

T-30

3/8

1/4

2-25

0.15-2

T-40

1/8

1/4

2-60

0.15-4

T-50

1/4

1/4

2-60

0.15-4

T-60

3/8

1/4

2-60

0.15-4

T-70

1/8

1/4

2-120

0.15-8

T-80

1/4

1/4

2-120

0.15-8

T-90

3/8

1/4

2-120

0.15-8
